Description

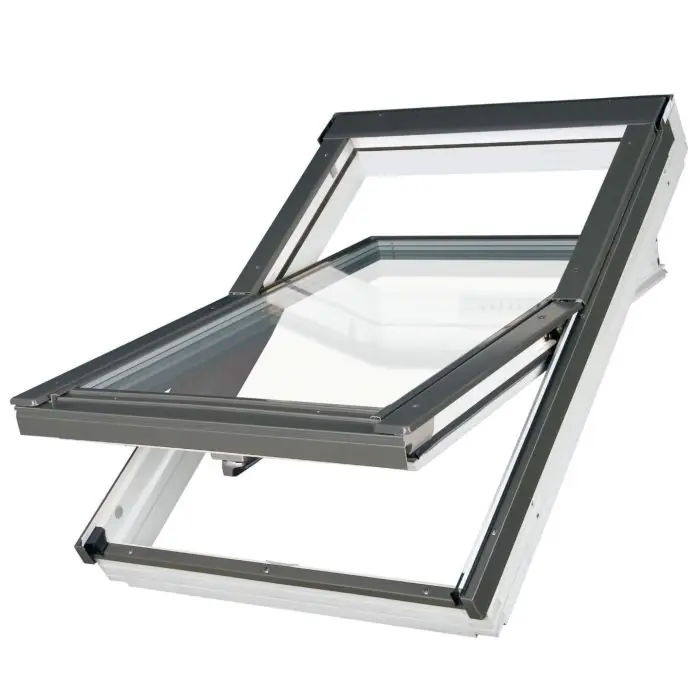

Fenêtre de toit ultra-économe en énergie FTT Thermo
Les fenêtres de toit FTT Thermo ont été conçues conformément aux exigences des maisons passives.
La nouvelle FTT Thermo répond aux exigences toujours plus strictes en matière d’isolation thermique et d’économie d’énergie dans le secteur du bâtiment. Elle peut donc être installée dans les maisons passives. La nouvelle fenêtre de toit ultra-économe en énergie FTT Thermo est un produit doté d’une construction innovante. Elle offre un potentiel d’économie d’énergie maximal grâce à une isolation thermique d’avant-garde, tout en garantissant une grande facilité d’utilisation.
La fenêtre de toit FTT U8 plus EHV-AT Thermo, avec son coefficient de transmission thermique Uw=0,58 W/m²K* est la fenêtre de toit basse consommation offrant la valeur Uw la plus basse du marché. Dans la construction innovante de la fenêtre de toit FTT Thermo, le vitrage est directement intégré dans un cadre de ouvrant spécialement conçu. Par rapport aux fenêtres de toit standards, la FTT Thermo possède des profilés en bois élargis et renforcés. Cette conception permet de minimiser les ponts thermiques et garantit une meilleure isolation thermique.
Le kit d’isolation et d’étanchéité XDK est inclus dans la livraison, comprenant le collerette d’écran de sous-toiture XDP et la collerette de pare-vapeur XDS.
| Ug W/m2K | Uw W/m2K | |
| FTT U6 Thermo | 0,5 | 0,81 |
| FTT U8 plus EHV-AT Thermo | 0,3 | 0,58* |
*La valeur Uw de 0,58 W/m2K se rapporte au kit composé de la fenêtre de toit FTT U8 Thermo associée au raccordement à isolation thermique EHV-AT Thermo (valeur selon la norme EN ISO 10077-1: 2007 pour une taille de référence selon la norme EN 14351-1: 2006).
La conception innovante de la fenêtre de toit garantit un grand confort d’utilisation et de manipulation.
La fenêtre de toit FTT Thermo est une fenêtre à rotation. L’axe de rotation de l’ouvrant est surélevé de 7 cm par rapport au milieu de la fenêtre. Lors du pivotement de 0° à 45°, l’ouvrant est soutenu par un mécanisme innovant qui permet de maintenir la fenêtre ouverte en toute sécurité dans n’importe quelle position. Grâce aux grandes dimensions disponibles et à la conception à rotation avec axe surélevé, les combles bénéficient d’un excellent apport de lumière et l’accès à la fenêtre ouverte reste totalement dégagé. La fenêtre de toit FTT Thermo est équipée d’un quadruple système de joints d’étanchéité.
Pente de toit admissible : 1570°
Vitrages U8 – ultra-économe en énergie
- Structure du vitrage : 4HTg12Kr4HTTg12Kr4HTTg12Kr4HT
- Vitre extérieure : 4 mm verre de sécurité trempé (ESG)
- Intercalaire isolé TGI
- Espace entre les vitres : 12 mm, remplissage de gaz rare (Krypton)
- Vitres intermédiaires : 4 mm verre de sécurité trempé (ESG) avec couche de faible émissivité
- Vitre intérieure : 4 mm verre de sécurité trempé (ESG) avec couche de faible émissivité
Remarque : Pas de verre de sécurité feuilleté (VSG) à l’intérieur ; veuillez vérifier votre configuration d’installation.
Technologie FAKRO ThermoPro
FAKRO a équipé ses gammes de fenêtres de toit Premium et Luxury de la technologie ThermoPro. Cette nouvelle solution garantit une amélioration de la qualité et des performances des fenêtres de toit, se traduisant par une efficacité énergétique accrue, une plus grande durabilité, une excellente étanchéité et une installation simplifiée.
- Meilleure isolation thermique des fenêtres:
L’utilisation de fenêtres dotées de la technologie Thermo permet à l’acheteur de réduire ses frais de chauffage, car des inserts isolants intégrés dans les ouvrants ainsi qu’une nouvelle couche à faible émissivité sur le vitrage augmentent l’efficacité énergétique de l’ensemble de la fenêtre. - Durabilité accrue du bois:
Les coins inférieurs sont équipés de canaux de drainage spéciaux pour évacuer l’eau de condensation ou d’éventuelles fuites, causées par exemple par de la saleté ou des dommages sur les joints. Ainsi, les profilés en bois de la fenêtre de toit sont moins exposés à l’humidité, ce qui contribue à leur longévité. - Meilleure étanchéité de la fenêtre de toit:
Les fenêtres fabriquées avec la technologie Thermo se classent dans les catégories d’étanchéité à l’air 3 et 4 selon la norme EN12207. Cela réduit la quantité d’air incontrôlé pénétrant dans la pièce, ce qui est particulièrement important pour la ventilation mécanique. - Montage simple:
De nouvelles équerres augmentent les possibilités d’ajustement des fenêtres de toit et permettent de réaliser l’installation plus rapidement. De plus, l’utilisation de vis Torx facilite la pose des fenêtres dans la surface du toit.
Raccordement d’étanchéité
Qu’est-ce qu’un raccordement d’étanchéité et pourquoi en ai-je besoin ?
Le raccordement d’étanchéité est un élément indispensable pour installer correctement une fenêtre de toit dans la couverture. Il évacue l’eau de pluie et de fonte autour de la fenêtre et la protège également du vent. C’est uniquement grâce au raccordement qu’une liaison parfaitement étanche peut être garantie entre la fenêtre de toit et la toiture.
Pourquoi un raccordement avec isolation thermique supplémentaire est-il meilleur qu’un raccordement standard ?
Les raccordements isolés améliorent l’isolation thermique de la fenêtre de toit et augmentent considérablement l’isolation globale effective, atteignant par le calcul jusqu’à 15% de gain selon le type de fenêtre de toit.
Les raccordements Thermo, dotés de bandes isolantes élastiques appliquées et fixées depuis l’intérieur, garantissent la meilleure jonction entre la fenêtre de toit et la structure du toit, offrant une protection complète à la fenêtre installée. Ces éléments permettent une utilisation sûre et sans problème de la fenêtre de toit pendant de nombreuses années. De plus, ils réduisent les ponts thermiques et garantissent une évacuation adéquate de l’eau autour de la fenêtre.
Les raccordements avec isolation supplémentaire (les raccordements Thermo) sont disponibles dans un plus grand nombre de variantes que les raccordements standards pour fenêtres de toit OptiLight. Grâce à cela, vous pouvez les adapter parfaitement à votre matériau de couverture, améliorant ainsi non seulement les propriétés isolantes, mais assurant également la jonction la plus esthétique entre la fenêtre et le toit.
Fenêtres à rotation ultra-économes en énergie FAKRO : Caractéristiques techniques
| Fenêtre de toit FTT | Fenêtre de toit FTT/U | ||||
| Couleur intérieure / extérieure : | |||||
| Naturel (bois de pin) / Gris (RAL 7022) | Blanc (NCS S 0502-Y) / Gris (RAL 7022) | ||||
| Types de profilés de fenêtres de toit : | |||||
| Bois de pin avec deux couches de vernis acrylique | Bois de pin mit trois couches de vernis polyuréthane | ||||
| Nom du produit : | |||||
| FTT U8 | FTT U6 | FTT R3 | FTT/U U8 | FTT/U U6 | FTT/U R3 |
| Valeur U de la fenêtre [W/m2K] : | |||||
| Uw = 0,58 | Uw = 0,80 | Uw = 0,81 | Uw = 0,58 | Uw = 0,80 | Uw = 0,81 |
| Indice d’affaiblissement acoustique [dB] : | |||||
| Rw = 36 (-2;-5) | Rw = 38 (-1;-4) | Rw = 42 (-2;-4) | Rw = 36 (-2;-5) | Rw = 38 (-1;-4) | Rw = 42 (-2;-4) |
| Vitrage : | |||||
| Quadruple vitrage U8 4H-12-4HT-12-4HT-12-4HT Ug=0,3W/m2K |
Triple vitrage U6 6H-18-4HT-18-33.2T Ug=0,5W/m2K |
Triple vitrage R3 8H-16-4HT-18-33.2SIT Ug=0,5W/m2K |
Quadruple vitrage U8 4H-12-4HT-12-4HT-12-4HT Ug=0,3W/m2K |
Triple vitrage U6 6H-18-4HT-18-33.2T Ug=0,5W/m2K |
Triple vitrage R3 8H-16-4HT-18-33.2SIT Ug=0,5W/m2K |
| Verre de sécurité feuilleté (VSG) : | |||||
| – | + | + | – | + | + |
| Verre de sécurité trempé (ESG) : | |||||
| + | + | + | + | + | + |
| Remplissage de gaz rare : | |||||
| Krypton | Argon | Argon | Krypton | Argon | Argon |
| Intercalaire warm edge (bords chauds) : | |||||
| + | + | + | + | + | + |
| Type (et débit [m3/h]) de la ventilation permanente : | |||||
| – | – | – | – | – | – |
| Pente de toit admissible : | |||||
| de 15° à 70° | de 15° à 70° | de 15° à 70° | de 15° à 70° | de 15° à 70° | de 15° à 70° |
Vidéo de montage
